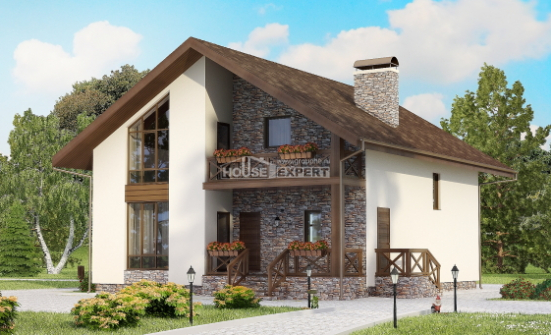

  • 255-003-П Проект трехэтажного дома с мансардным этажом и гаражом, простой домик из твинблока Волжск, House Expert
  • 255-003-П Проект трехэтажного дома с мансардным этажом и гаражом, уютный коттедж из газосиликатных блоков Йошкар-Ола, House Expert
  • 255-003-П Проект трехэтажного дома мансардой и гаражом, простой загородный дом из блока Волжск, House Expert
  • 255-003-П Проект трехэтажного дома с мансардным этажом и гаражом, красивый загородный дом из керамзитобетонных блоков Йошкар-Ола, House Expert

  • 255-003-П Проект трехэтажного дома с мансардным этажом и гаражом, красивый дом из твинблока Волжск, House Expert
  • 255-003-П Проект трехэтажного дома с мансардным этажом, гараж, простой дом из пеноблока Волжск, House Expert
  • 255-003-П Проект трехэтажного дома мансардный этаж и гаражом, красивый коттедж из блока Волжск, House Expert
  • 255-003-П Проект трехэтажного дома мансардой и гаражом, современный загородный дом из керамзитобетонных блоков Волжск, House Expert
Стоимость проекта
90 000
Способы оплаты

Дополнительные услуги:






Купить проект сейчас
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Общая площадь дома :241,10 м2
Габариты застройки :20,4 x 12,95 м
Количество этажей :3
Цокольный этаж:есть
Гараж:2 машины
Сейсмостойкость:до 7 баллов
Кровля:металлочерепица
Отделка фасада:натуральный камень, штукатурка
Отделка цоколя:натуральный камень
Перекрытие:сборная ж/б плита
Фундамент:плитный
Материал стен:утеплитель 100 мм, блок 400 мм

Проект дома 255-003-П. Цокольный этаж Проект дома 255-003-П. Цокольный этаж
Цокольный этаж
Высота этажа: 2,38 м
Состав помещений, м2
Хоз. помещение 7,6
Котельная 7
Хоз. помещение 7,9
Итого: 22,50

Проект дома 255-003-П. 1 этаж Проект дома 255-003-П. 1 этаж
1 этаж
Высота этажа: 3 м
Состав помещений, м2
Тамбур 4,6
Хоз. помещение 5,2
Прихожая 7,5
Гардеробная 5
Холл 7,5
Сан. узел 7,5
Жилая комната 7
Гостиная 32,6
Кухня-столовая 15
Гараж 41,6
Лестница 4,5
Итого: 138,00

Проект дома 255-003-П. 2 этаж Проект дома 255-003-П. 2 этаж
2 этаж
Высота этажа: 2,8 - 3,4 м
Состав помещений, м2
Холл 15
Сан. узел 7
Спальня 23,8
Спальня 14,5
Жилая комната 20,3
Итого: 80,60




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Вопросы по проекту 255-003-П
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 255-003-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения
Титульный листТитульный листОбщие данныеВедомость рабочих чертежейВедомость рабочих чертежейОбщие указанияПланировка цокольного этажаПланировка первого этажаПланировка второго этажаКладочный план цокольного этажаКладочный план первого этажаКладочный план второго этажаОтделочный план цокольного этажаОтделочный план первого этажаОтделочный план второго этажаПлан кровлиФасад 1-10Фасад 10-1Фасад А-ЕФасад Е-АРазрез 1-1Разрез 2-2Сечение вентканаловРазвертка вентканаловСпецификация заполнения оконных проемовУзел 1Перспективный видПерспективный видПерспективный видПерспективный видОртогональная проекцияОртогональная проекцияОртогональная проекцияОртогональная проекция

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
Титульный листВедомость рабочих чертежейПлан монолитной ленты до отм. -4,200; Разрез 2-2План монолитной ленты до отм. -3,200Разрез 1-1; Примечания; Спецификация материаловПлан перекрытия на отм. -0,420План перекрытия на отм. +3,000Монолитное крыльцо К1Разрез 2-2 Монолитная лестница МЛ1, МЛ2Разрез 1-1, 2-2, 3-3; Вид 1; Схема армирования МЛ1Разрез 4-4, 5-5, 6-6; Вид 2; Схема армирования МЛ12Схема армирования МП2, МП4, МУ1, МУ2; СпецификацияПлан перемычек 1-го этажаПлан перемычек 2-го этажа; ПМ1 ... ПМ3; СпецификацияПлан кровлиПлан стропил, мауэрлатов и стоек навеса над крыльцом; Разрез 1-1План мауэрлатов и стоек нижнего уровняПлан мауэрлатов и стоек верхнего уровняУзел 2 .. 4План стропилРазрез 1-1; Узел А, БВид 2; Узел ВРазрез 3-3; Вид 4; Узел 5Разрез 5-5, 6-6Указания; Спецификация

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
    •
  • Язык проекта: Русский;
    •
  • Система едениц измерений в проекте: метрическая;
